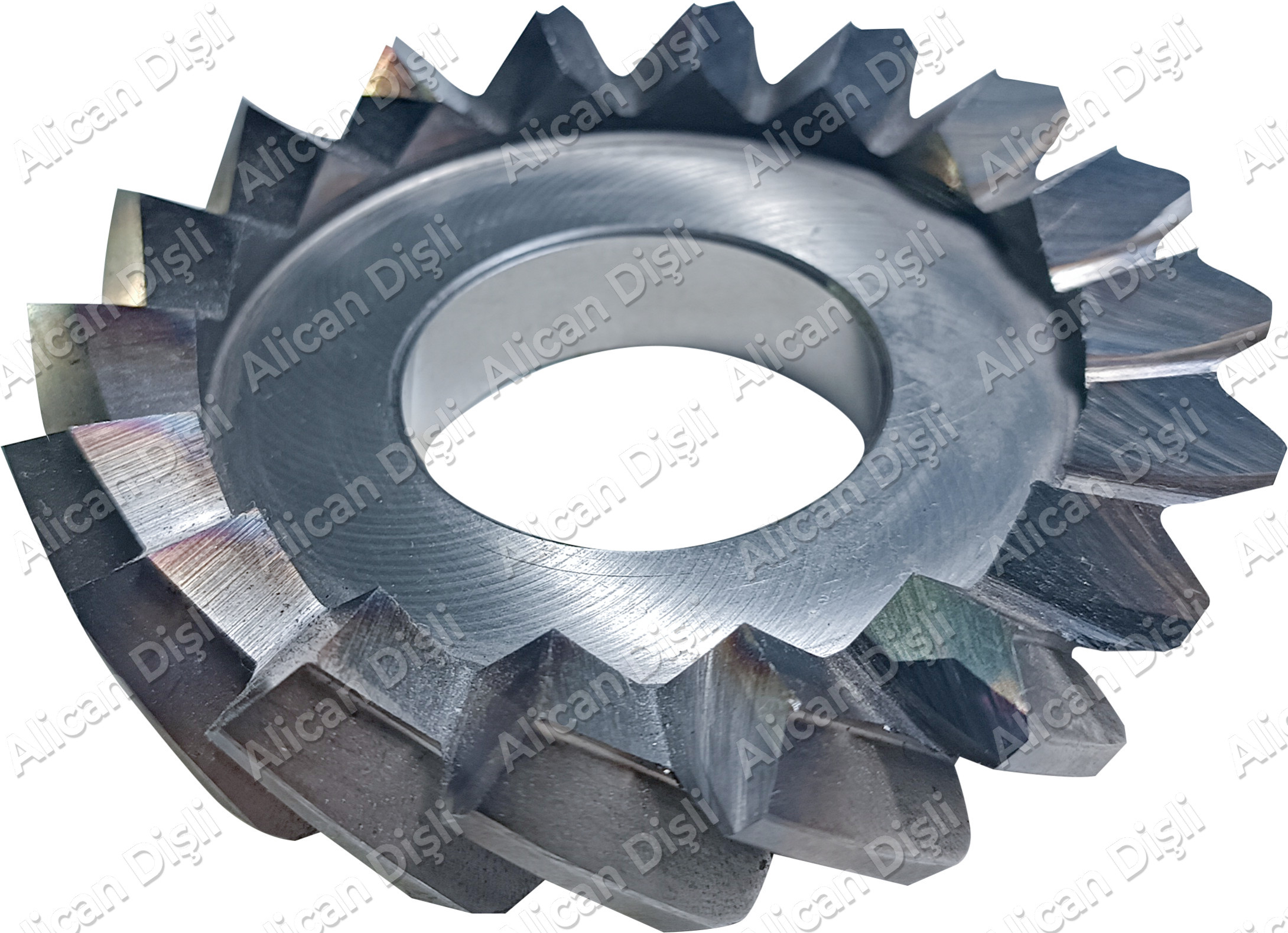

Fellow Çakısı

Fellow çakısı esas olarak dişli çark üretiminde kullanılan dişlerin açımı için gerek duyulan dişli kesici takımlardır.Fellow çakıları düz, helis, spline ve değişik profilleri yapmak gayesiyle tasarlanır.Fellow çakıları ile dış ve iç dişli üretilebilmektedir.

Sonuç itibariyle firmamız fellow çakılarını ihtiyaç ve taleplar doğrultusunda düz,helis,spline  ve diğer özel profillerde üretip gerekli ölçüm ve kontrollerden geçirdikten sonra üretim hattında kullanmakta veya müşterilerine teslim etmektedir.

Dış ve iç dişlilerde kullanılan fellow bıçakları imalatımız genellikle aşağıdaki gibidir:

M=1 den  M=16 ya kadar özellikle  helis ve düz fellow çakısı

β °=0°′den  β °=45°′ ye kadar  başta olmak üzere düz ve helis fellow çakısı

α=13° den 30° ye kadar olan  helis ve düz  fellow çakısı

22 DP den  1,5 DP ye kadar olan heliz ve düz fellow çakısı

Örnek olarak Düz 1 ve 2 Modül Fellow çakısı

M=1,25  Z: 84  α=20° β °=0  Ø=108,51 mm

M=1,5    Z: 68  α=20° β °=0  Ø=106,25 mm

M=1,75  Z: 58  α=20° β °=0  Ø=106,42 mm

M=2        Z: 50  α=15° β °=0  Ø=105,62 mm

M=2,25  Z: 45  α=15° β °=0  Ø=107,57 mm

M=2,5    Z: 40   α=20° β °=0  Ø=107,03 mm

M=2,75  Z: 36  α=20° β °=0  Ø=106,73 mm

M=3        Z: 34  α=15° β °=0  Ø=110,43 mm

M=3,5    Z: 28  α=20° β °=0  Ø=107,84 mm

M=4        Z: 25  α=15° β °=0  Ø=111,25 mm

M=4,5     Z: 22  α=20° β °=0  Ø=111,65 mm

M=5        Z: 20  α=20° β °=0  Ø=114,06 mm

M=5,5    Z: 18  α=15°  β °=0  Ø=114,46 mm

M=6       Z: 16   α=15°  β °=0  Ø=112,87 mm

Örnek olarak Modül helis fellow çakıları

M=1,25 Z:80   α= 20°  β °=20° / sol   Ø=109,92 mm

M=1,5    Z:68   α= 20°  β °=25° / sağ   Ø=112,75 mm

M=2        Z:45   α= 15° β °=35° / sol    Ø=115,48 mm

M=2,5    Z:40   α=15°   β °=25° / sağ   Ø=117,36 mm

M=3       Z:25   α=20°   β °=45° / sol   Ø=114,50 mm

M=3,5    Z:22   α=15°   β °=20° / sağ  Ø=91,78   mm

M=4       Z:20   α=20°   β °=30° / sol   Ø=10,362 mm

M=5       Z:18   α=15°   β °=20° / sağ  Ø=109,83 mm

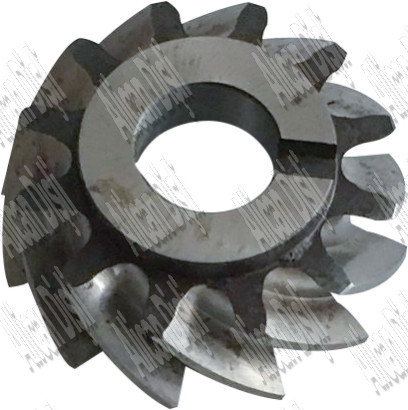

M=6       Z:16   α=20°   β °=20° / sol   Ø=119,03 mm Helis fellow çakısı

M=7       Z:10   α=15°   β °=45° / sol   Ø=118,67 mm Helis fellow çakısı

Örnek olarak DP Düz Fellow Çakısı

           Dp                        α                         Z                             β°                         Helis Yönü                                   Ø
22 20° 90 X X 107,13 mm
20 15° 78 X X 102,63 mm
18 20° 70 X X 102,73 mm
16 15° 64 X X 106,02 mm
14 15° 56 X X 106,70 mm
12 22° 50 X X 111,78 mm
10 24° 40 X X 108,74 mm
8 20° 32 X X 110,52 mm
9 15° 36 X X 109,53 mm



Örnek olarak DP Helis Fellow Çakıları



    Dp                 α                      Z                       β°                    Helis Yönü                                     Ø
8 20° 16 45° Sol 80,76 mm
10 20° 20 35° Sağ 69,15 mm
12 15° 20 30° Sol 54,83 mm
6 20° 12 45° Sol 83,74 mm
